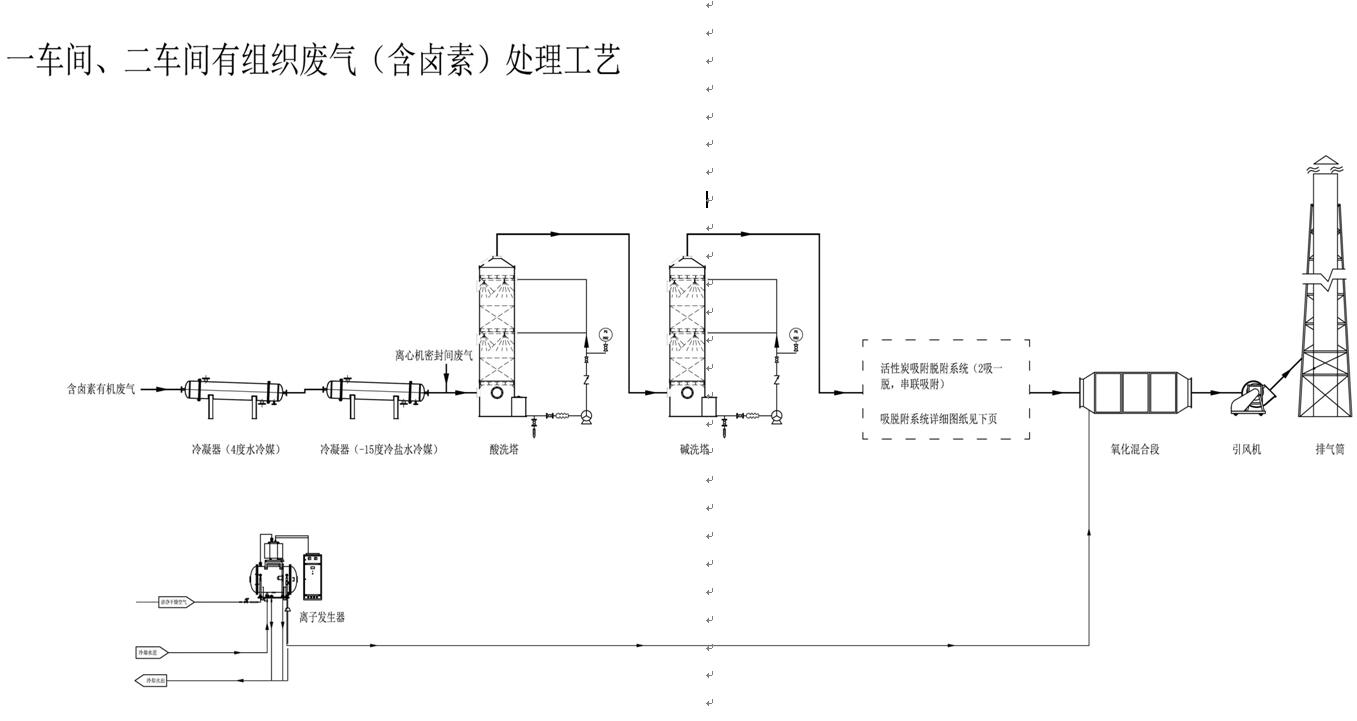

生產車間設備含鹵素有組織廢氣經過收集系統首先進入2級管殼式換熱器，第一級換熱器使用4度水冷媒預冷，二級換熱器使用-15度冷鹽水深冷，這一步的目的是冷凝回收部分廢氣中的有機成分，因?yàn)槎际歉邼舛葟U氣含空氣量低，所以冷凝效果比較好；之后與離心機密封間廢氣匯合進入酸堿預處理洗滌塔去除廢氣中的酸堿性物質，之后廢氣進入活性炭吸附脫附系統去除廢氣中的揮發性有機物，最后經過氧化混合段與離子發生器產生的氣態氧化物混合反應破壞廢氣中的惡臭因子最終達標排放。

活性炭吸附蒸汽脫附工藝：二級活性炭吸附一級蒸汽脫附工藝，兩級吸附為串聯吸附，當前兩級進行吸附時第三級進行脫附處理，當?shù)谝患?jí)活性炭吸附飽和時后一級變?yōu)榈谝患?jí)進行吸附，脫附時使用蒸汽進行脫附，脫附時的蒸汽采用列管式冷凝器進行冷凝，廢液采用螺旋板冷凝器進行冷凝，不凝氣再次進入吸附設備前端進行吸附，前2級吸附時第三級進行脫附以保證尾氣達標外排。

備注：



1、由于離心機密封間含鹵素廢氣由于含有空氣，冷凝效率低故不進入冷凝器。



2、全廠共用一臺離子發生器分支路輸送提供氣態氧化物。



充分考慮了各類廢氣性質的不穩定性和復雜性，從工程的設計、配套、安裝、調試、維護等方面提供了極大的可行性、可靠性和靈活性。

根據收集廢氣排風量、風速及廢氣濃度的大小，靈活配置廢氣廢氣處理系統，凈化處理效率高。安裝及維護方便。方便靈活、操作簡便，實用有效。
